Teledyne Reson SeaBat IDH T20

Двухголовый компактный многолучевой эхолот с интегрированной инерциальной навигационной системой

Скачать
data sheet

Teledyne Reson SeaBat IDH T20

Описание

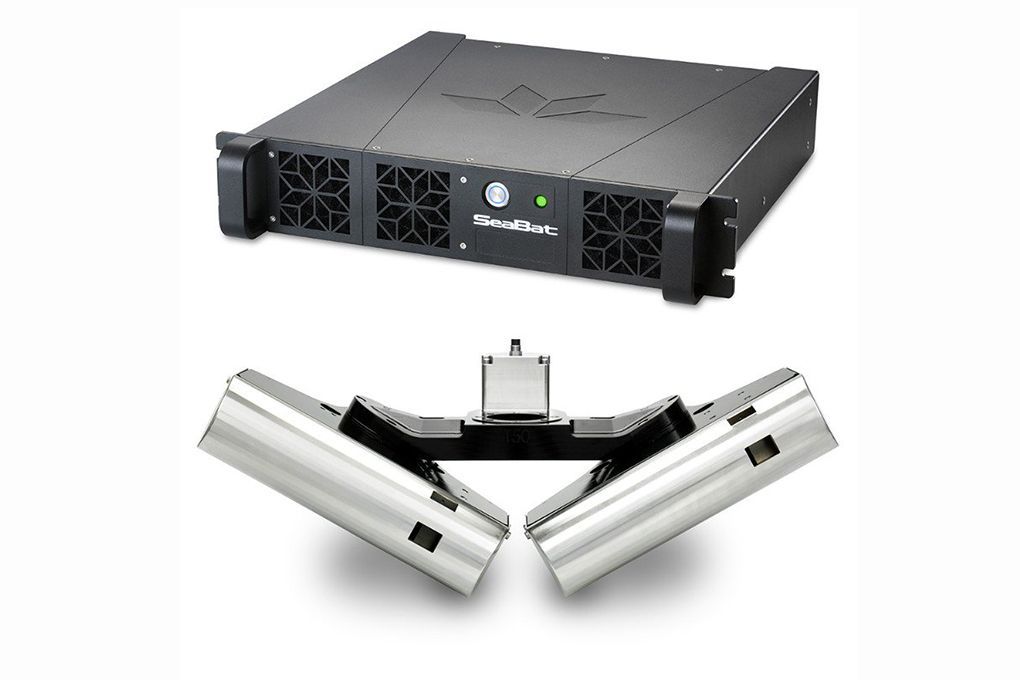

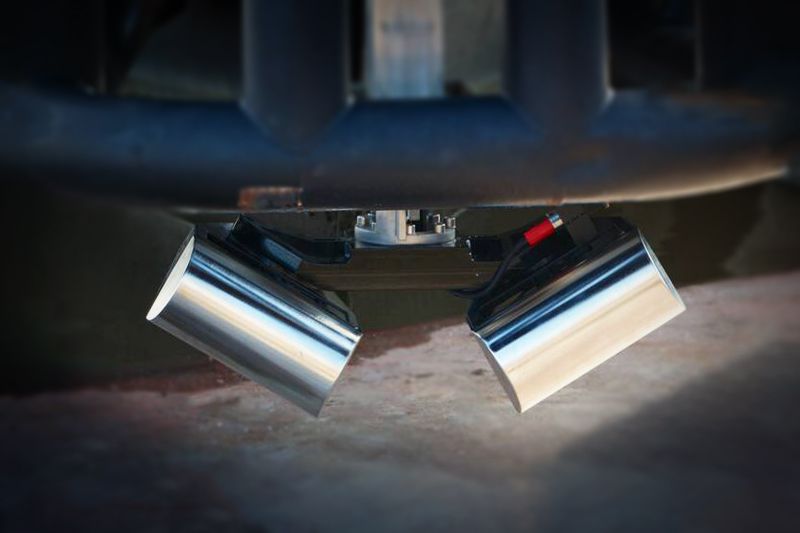

Двухголовый компактный многолучевой эхолот SeaBat T20-R разработан для быстрой мобилизации на любом типе исследовательских судов, а также на судах очень малого водоизмещения.  За счет данного решения получаются качественные данные при гораздо большей полосе обзора в сравнении с другими аналогами, что вместе с увеличением помехозащищенности от других датчиков сокращает время съемки в сложных акустических условиях. Эхолот имеет блок управления для установки в стойку с интегрированной инерциальной навигационной системой INS-20. Датчик качик ИНС расположен на брекете с антенами эхолота, что позволяет не проводить повторную калибровку эхолота при разворачивании штанги.

Ключевые преимущества эхолота:

  • Полностью интегрированное решение с самой современной инерциальной системой INS-20
  • Один процессорный блок для двух наборов антенн
  • Компактное исполнение с минимальным количеством дополнительных подсоединений
  • Чистые и высокачественные данные съемки в гораздо большей полосе
  • Настраиваемые рабочие частоты в диапазоне от 150 до 420 кГц, что позволяет увеличить сектор и уменьшить время съемки даже при неблагоприятных акустических условиях среды
  • Качественные данные водного столба в сжатом формате
  • Возможность классификации поверхностных грунтов по данным обратного рассеивания

Установлена опция X-Range. Длина кабелей -25 м.

Технические
характеристики

  • Рабочая частота

    190 - 420 kHz

  • Диапазон измерений

    от 0,5 до 375 (575 max)

  • Количество лучей

    10 – 1024

  • Сектор обзора

    до 210º

  • Ширина луча

    1º 400kHz, 2º 200kHz

  • Разрешение по глубине

    6 мм

  • Частота посылок

    50 Гц
